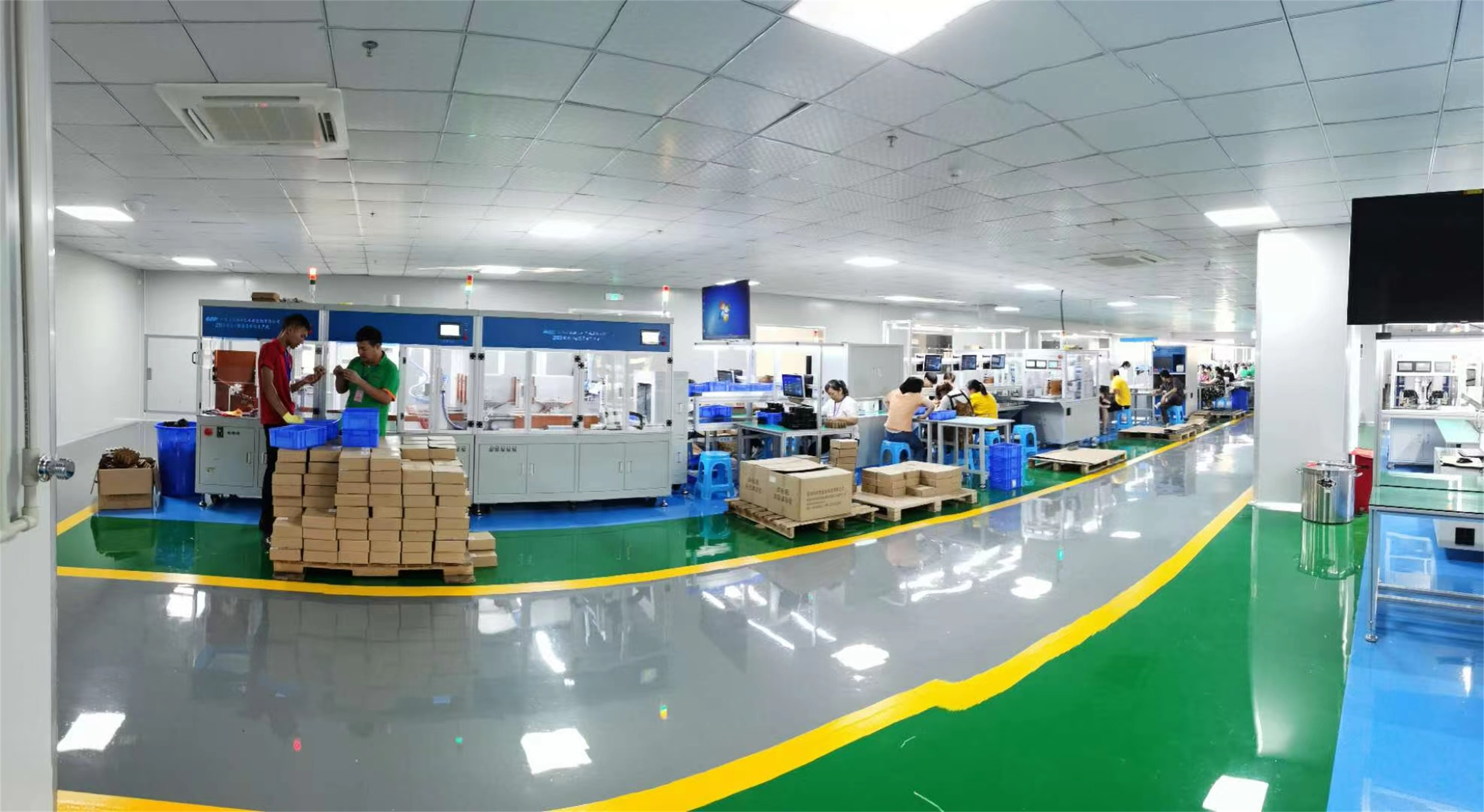

AC380V автоматические 18650 производственная линия 32700 батарей

Характер продукции

Подгонянная линия автоматического производства для сортировать/вставки изоляции бумажная/батарея Cartoning/сваривать/испытывать собирая

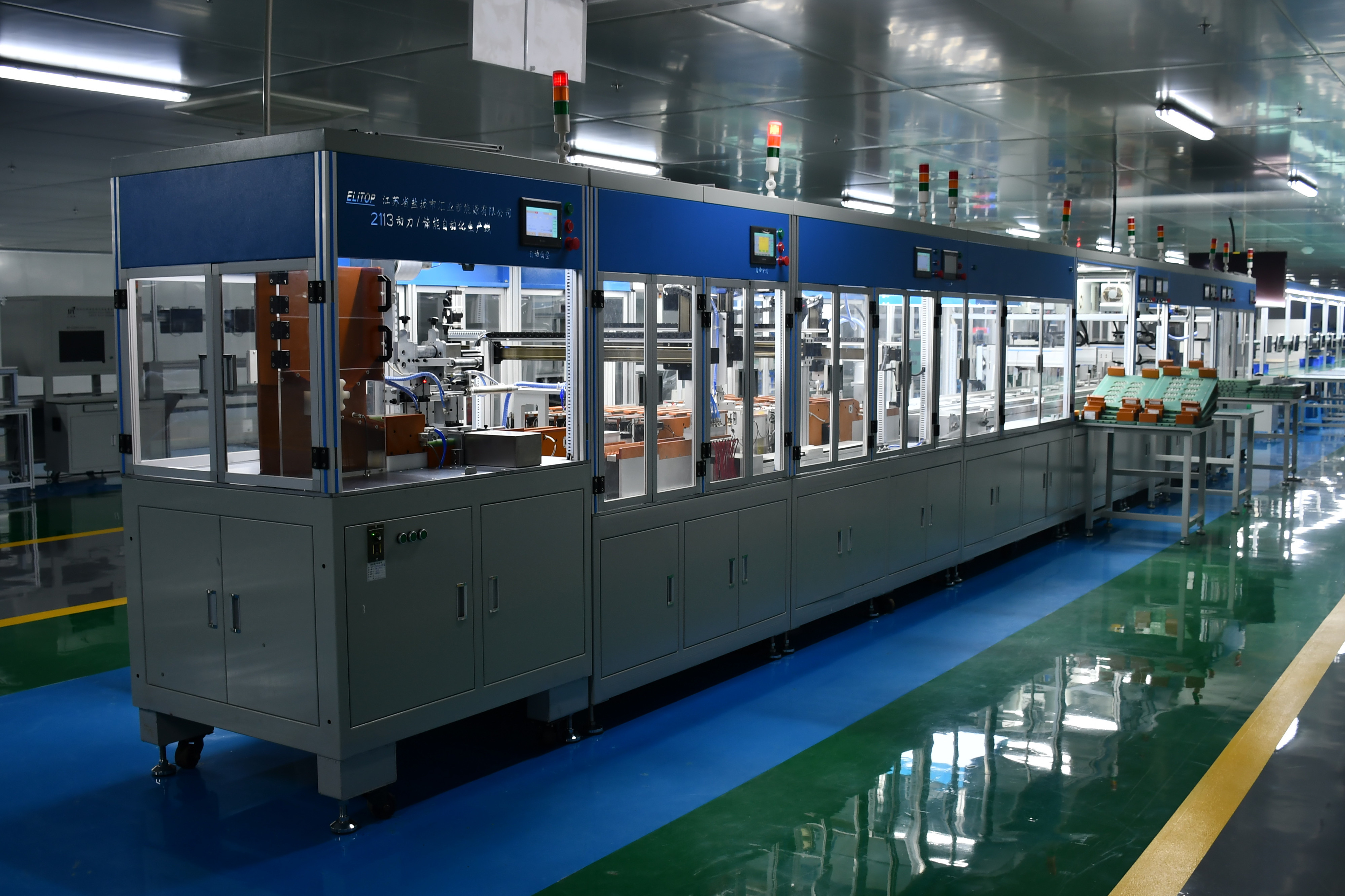

Имя оборудования: Линия автоматического производства блока батарей накопления энергии силы





Модель спецификации: BT-2113-18650



I. объем введения применения и функции



1. Объем применения:



Главным образом использованный в автомобильных модулях батареи. Полностью автоматизированная продукция батареи силы, батареи накопления энергии, блока батарей электрического инструмента и других батарей применения



2. Только требовать, что приводят в действие 3 оператора блок батарей от коробки к завершению заварки. Должный к разнице в технологии, некоторые положения не могут эксплуатироваться машинами, поэтому число операторов меняет



3, опционную функцию кода развертки клетки, государство данных о клетке в кронштейн или совмещенную батарею, данные по батареи можно следовать, можно также использовать как сравнение клетки OCV, отборные неполноценные продукты



представление поддержки робота Yamaha 4, 4 осей автоматическое, стабилизированных и надежных



5, используя идентификацию полярности батареи CCD серии Hikvision, обеспечить что батарея в кронштейн без явления ошибки полярности.



6, польза механизма комбинации дистанционирования клетки, соответствующая для различного дистанционирования батареи, разрешить проблему открытия множественного приспособления должного к различному дистанционированию



7. Используйте 2 набора лазера для того чтобы очистить пятна на поверхностях анода и катода клетки для обеспечения сваривая качества



8. Функции поддержки прибора:



Автоматическая положенная в коробку клетка 18650 (10*10) автоматическое питаясь → автоматическое → облицовки → автоматического кода просматривая



Клетка → автоматический сортировать (10 рангов ОК, сперва NG шестерни) автоматическая сортируя робот → автоматического просмотра → в сторону лазера → обнаружения позитва зрения кронштейна →CCD и отрицательного поляка очищая сваривать пятна оборачиваемости 1→ прессформы → на стороне сваривать пятна 1→ на стороне сваривать пятна оборачиваемости 2→ прессформы 2→ на бортовой сваривать пятна b 2→ на стороне b 2→ автоматически для того чтобы принять вне → крышки автоматически для того чтобы принять вне батарее → батареи полумануфактурный сборочный конвейер (→ обнаружения возникновения заварки пятна наклеивает → соединения плиты предохранения от → аксессуаров формируя проверку технических характеристик → всестороннюю, etc.)



9. Максимальный ход оборудования: 430MM в направлении X-оси, 270MM в направлении X-оси, 21 ядр в направлении X-оси и 13 ядра в направлении X-оси на 20.5mm размечая



Введение к комбинации оборудования

Блок 1

◎Электрическая часть ядра): ядр автоматической коробки 18650 электрическое (10*10) автоматический питаться, бывшие 6

Коробка (клетка 600PCS18650)

◎Автоматическая заканчивая пусковая площадка

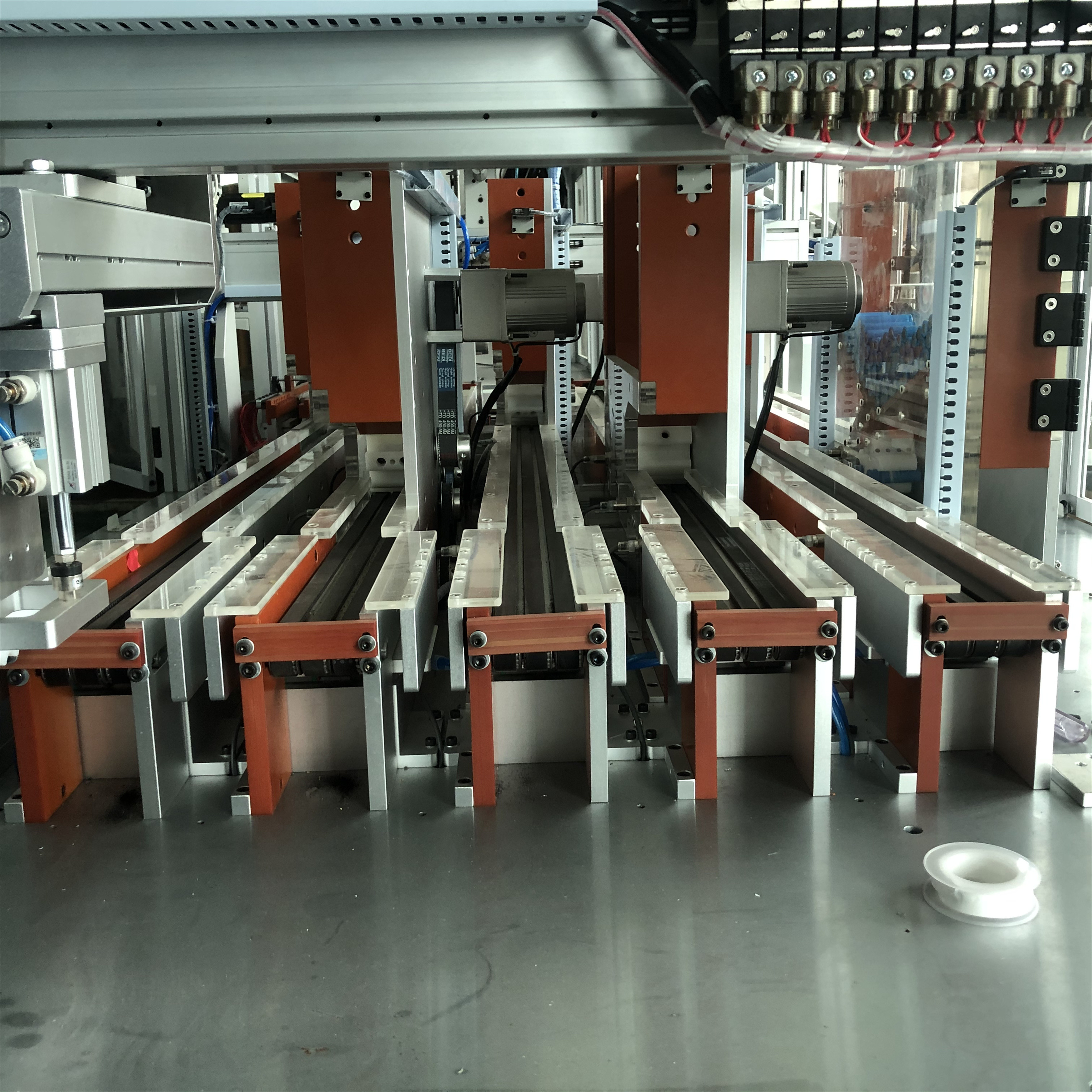

◎Автоматическая часть автоматический сортировать → сканирования кода (10 файлов ОК, один файл NG, 2 /3 /4 /5 могут быть набором как такой же файл, увеличить номер хранения клетки, каждый слот 100PCS, 2 слота в таком же файле, после этого 200PCS, 3 слота в таком же файле, после этого 300PCS)

Блок 2

◎Робот → автоматического → сканирования кода автоматический размечая в позитв батареи кронштейна →CCD и отрицательный лазер → обнаружения электрода очищая на стороне (опционную) чистку лазера оборачиваемости 1→ прессформы → на бортовой сваривать пятна → b (опционный) на стороне сваривать пятна 1→ на стороне сваривать пятна оборачиваемости 2→ прессформы 2→ на бортовой сваривать пятна b 2→ на стороне b 2→ автоматически принять вне → крышки автоматически для того чтобы принять вне батарее → батареи сборочный конвейер цикла полумануфактурного продукта (аксессуары затира → обнаружения возникновения заварки пятна

→ соединения плиты предохранения от → формируя проверку технических характеристик → всестороннюю, etc.)



Блок 3

◎Одна линия цикла для прессформы двойной скорости цепной

◎15 наборов несущей прессформы заварки пятна (L530*380MM)

◎15 наборов верхних и более низких нажимных накладок прессформы заварки пятна для каждой модели батареи

Полумануфактурная линия выхода *1 батареи

◎Одна линия рефлюкса для верхней несущей прессформы

Блок 4

Линия *1 цикла собрания двойной скорости цепная (метры L16.5*W1.3*H2)

Bt-2410a, 24 итога серии/тестер *1 внутреннего сопротивления напряжения тока серии установило (опционный)

◎Двойной набор заварки пятна *1 лазера положения (плита защиты и осмотр B+B- линия)

◎Тестер представления блока батарей BT-85V05C50F всесторонний

Блок 5

◎Система MES электронная Kanban (одно для главного сервера, одно для главного экрана дисплея, одно для подводной лодки-kanban SOP, одно для каждой станции)

◎Электростатический элиминатор *2

◎Соберите статическое кольцо линии цикла и статического сигнала тревоги, 1 набора для каждой станции



График течения продукции





Диаграмма плана оборудования



Примечание: Линия автоматического производства L16.5*W1.5* силы BT-2113/блока батарей накопления энергии 1.76m

Сборочный конвейер L16.5*W1.3*2M цикла двойной скорости цепной



Примечание: Линия автоматического производства L16.5*W1.5* силы BT-2113/блока батарей накопления энергии 1.76m

Поворачивая линия L4.6 * W1.8 H0.8 m

Сборочный конвейер L16.5*W1.3*2M цикла двойной скорости цепной



5, требования к окружающей среды оборудования

1, электропитание: AC380V±10%, 30KW 50HZ±10%

2, источник газа: 0.4-0.8mpa, отсутствие тумана воды, отсутствие примесей

3, температура окружающей среды: 10-45℃

4, экологическая влажность: отсутствие больше чем 85r.h (отсутствие конденсации влаги)

5, окружающая среда без сильной вибрации, отсутствие коррозионный газ и огнеопасный и взрывчатый газ









Послепродажное обслуживание

1. Партия a обязана натренировать потребителей оборудования B партии в установке, отладке, пользе и обслуживании бесплатно, для обеспечения что операторы demander могут работать нормально и независимо, и персонал обслуживания может отрегулировать общие проблемы независимо

2. Период гарантии оборудования 2 лет. Партия a будет ответственна за 3 гарантии в соответствии с национальными законами и постановления. После того как гарантия теряет силу, пожизненное обслуживание, и на себестоимосте для того чтобы обеспечить запасные части и нося части. Если проблема обращанное стороннее, то поставщик передаст ясный ответ электронной почтой или написанной формой в течение 4 часов
