Автоматический сборочный конвейер 5000pcs/h пакета литий-ионного аккумулятора ISO9001

Характер продукции

Линия 5000pcs автоматического блока батарей лития собирая в час

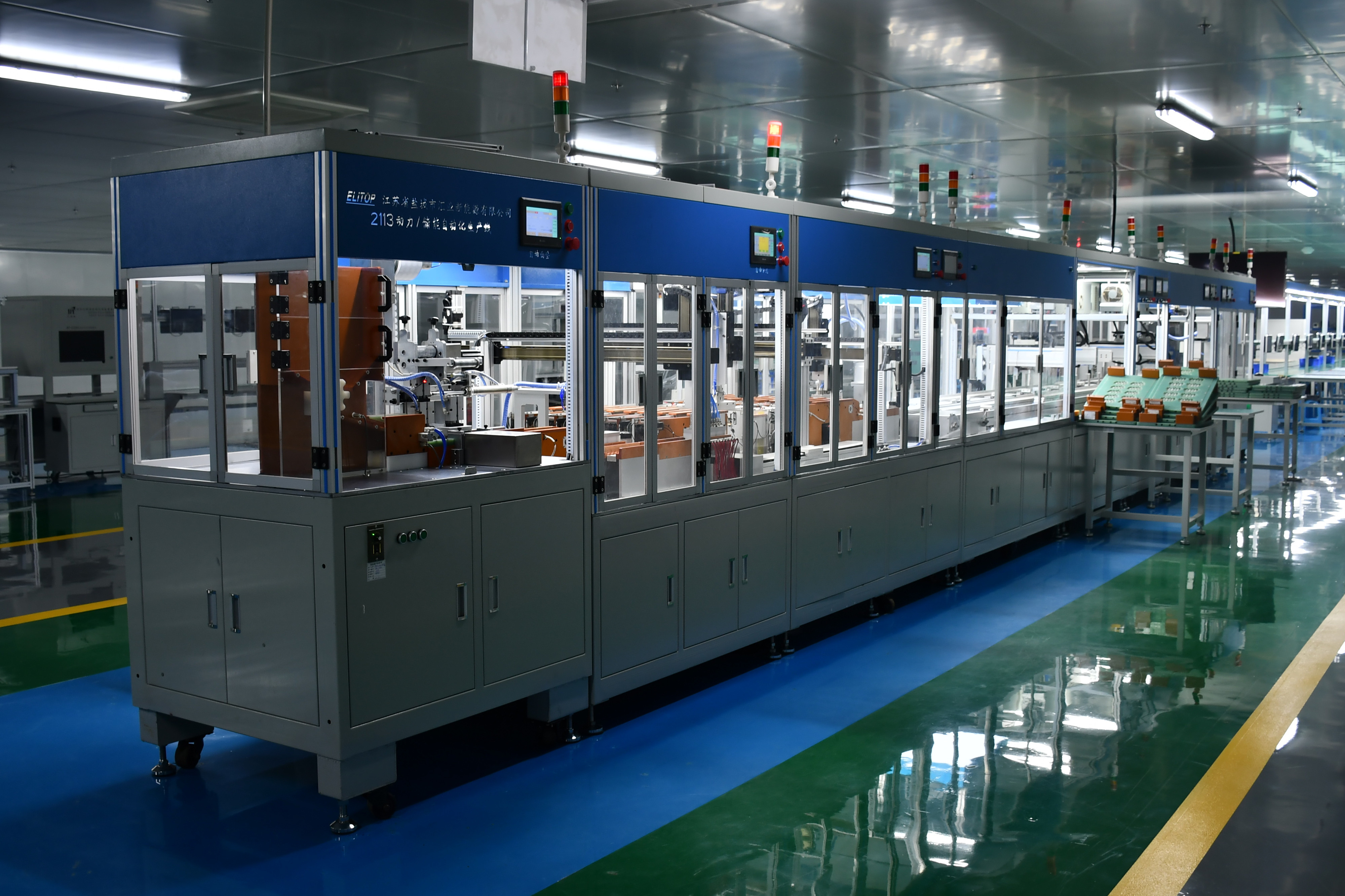

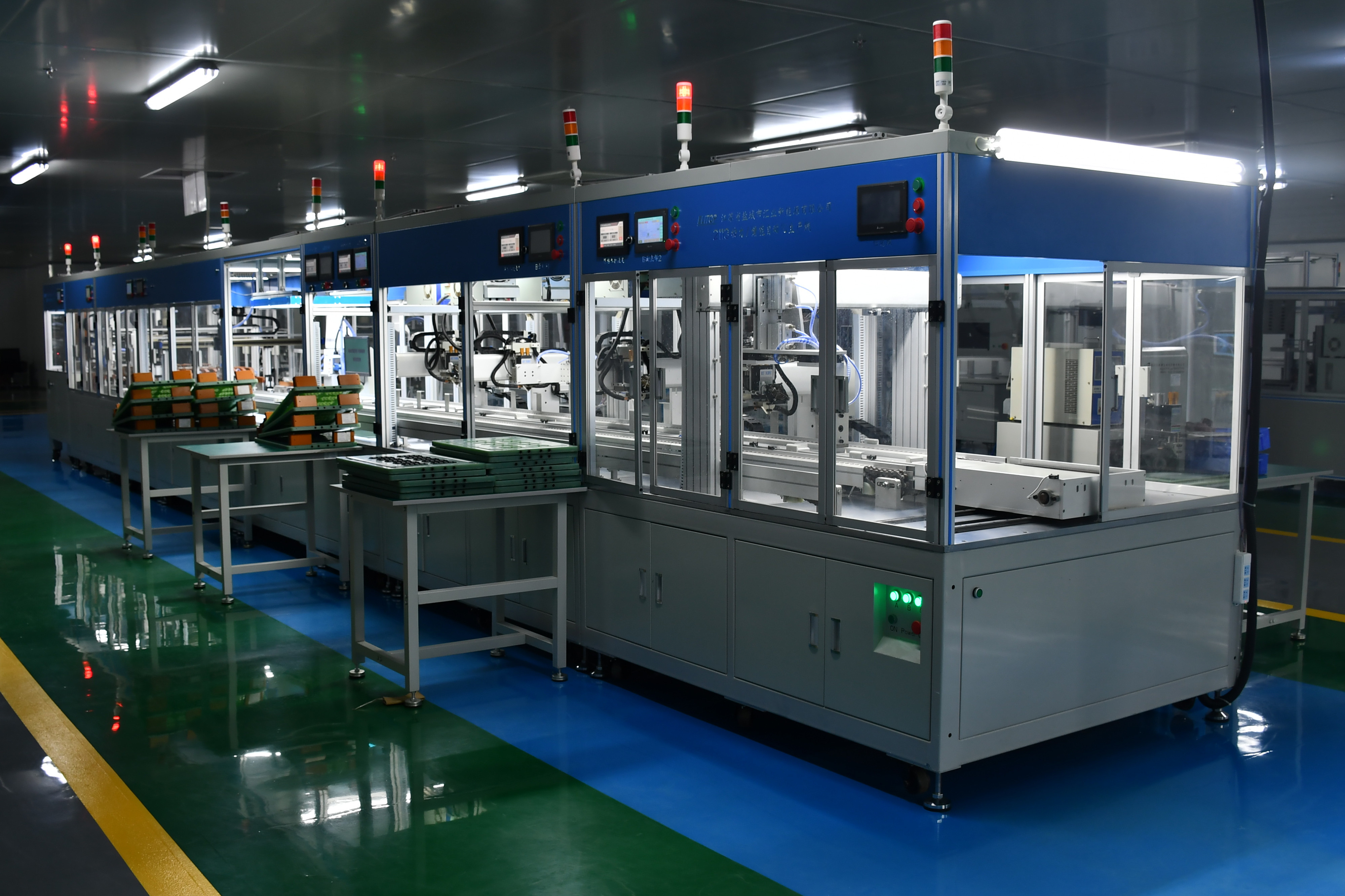

Имя оборудования: Линия автоматического производства блока батарей накопления энергии силы

Модель спецификации: BT-2113-18650

I. объем введения применения и функции

1. Объем применения:

Главным образом использованный в автомобильных модулях батареи. Полностью автоматизированная продукция батареи силы, батареи накопления энергии, блока батарей электрического инструмента и других батарей применения

2. Только требовать, что приводят в действие 3 оператора блок батарей от коробки к завершению заварки. Должный к разнице в технологии, некоторые положения не могут эксплуатироваться машинами, поэтому число операторов меняет

3, опционную функцию кода развертки клетки, государство данных о клетке в кронштейн или совмещенную батарею, данные по батареи можно следовать, можно также использовать как сравнение клетки OCV, отборные неполноценные продукты

представление поддержки робота Yamaha 4, 4 осей автоматическое, стабилизированных и надежных

5, используя идентификацию полярности батареи CCD серии Hikvision, обеспечить что батарея в кронштейн без явления ошибки полярности.

6, польза механизма комбинации дистанционирования клетки, соответствующая для различного дистанционирования батареи, разрешить проблему открытия множественного приспособления должного к различному дистанционированию

7. Используйте 2 набора лазера для того чтобы очистить пятна на поверхностях анода и катода клетки для обеспечения сваривая качества

8. Функции поддержки прибора:

Автоматическая положенная в коробку клетка 18650 (10*10) автоматическое питаясь → автоматическое → облицовки → автоматического кода просматривая

Клетка → автоматический сортировать (10 рангов ОК, сперва NG шестерни) автоматическая сортируя робот → автоматического просмотра → в сторону лазера → обнаружения позитва зрения кронштейна →CCD и отрицательного поляка очищая сваривать пятна оборачиваемости 1→ прессформы → на стороне сваривать пятна 1→ на стороне сваривать пятна оборачиваемости 2→ прессформы 2→ на бортовой сваривать пятна b 2→ на стороне b 2→ автоматически для того чтобы принять вне → крышки автоматически для того чтобы принять вне батарее → батареи полумануфактурный сборочный конвейер (→ обнаружения возникновения заварки пятна наклеивает → соединения плиты предохранения от → аксессуаров формируя проверку технических характеристик → всестороннюю, etc.)

9. Максимальный ход оборудования: 430MM в направлении X-оси, 270MM в направлении X-оси, 21 ядр в направлении X-оси и 13 ядра в направлении X-оси на 20.5mm размечая

10. Эффективность продукции: 5000-6000pcs /H



Введение к комбинации оборудования

Блок 1

◎Электрическая часть ядра): ядр автоматической коробки 18650 электрическое (10*10) автоматический питаться, бывшие 6

Коробка (клетка 600PCS18650)

◎Автоматическая заканчивая пусковая площадка

◎Автоматическая часть автоматический сортировать → сканирования кода (10 файлов ОК, один файл NG, 2 /3 /4 /5 могут быть набором как такой же файл, увеличить номер хранения клетки, каждый слот 100PCS, 2 слота в таком же файле, после этого 200PCS, 3 слота в таком же файле, после этого 300PCS)

Блок 2

◎Робот → автоматического → сканирования кода автоматический размечая в позитв батареи кронштейна →CCD и отрицательный лазер → обнаружения электрода очищая на стороне (опционную) чистку лазера оборачиваемости 1→ прессформы → на бортовой сваривать пятна → b (опционный) на стороне сваривать пятна 1→ на стороне сваривать пятна оборачиваемости 2→ прессформы 2→ на бортовой сваривать пятна b 2→ на стороне b 2→ автоматически принять вне → крышки автоматически для того чтобы принять вне батарее → батареи сборочный конвейер цикла полумануфактурного продукта (аксессуары затира → обнаружения возникновения заварки пятна

→ соединения плиты предохранения от → формируя проверку технических характеристик → всестороннюю, etc.)



Блок 3

◎Одна линия цикла для прессформы двойной скорости цепной

◎15 наборов несущей прессформы заварки пятна (L530*380MM)

◎15 наборов верхних и более низких нажимных накладок прессформы заварки пятна для каждой модели батареи

Полумануфактурная линия выхода *1 батареи

◎Одна линия рефлюкса для верхней несущей прессформы

Блок 4

Линия *1 цикла собрания двойной скорости цепная (метры L16.5*W1.3*H2)

Bt-2410a, 24 итога серии/тестер *1 внутреннего сопротивления напряжения тока серии установило (опционный)

◎Двойной набор заварки пятна *1 лазера положения (плита защиты и осмотр B+B- линия)

◎Тестер представления блока батарей BT-85V05C50F всесторонний

Блок 5

◎Система MES электронная Kanban (одно для главного сервера, одно для главного экрана дисплея, одно для подводной лодки-kanban SOP, одно для каждой станции)

◎Электростатический элиминатор *2

◎Соберите статическое кольцо линии цикла и статического сигнала тревоги, 1 набора для каждой станции



График течения продукции





Диаграмма плана оборудования



Примечание: Линия автоматического производства L16.5*W1.5* силы BT-2113/блока батарей накопления энергии 1.76m

Сборочный конвейер L16.5*W1.3*2M цикла двойной скорости цепной



Примечание: Линия автоматического производства L16.5*W1.5* силы BT-2113/блока батарей накопления энергии 1.76m

Поворачивая линия L4.6 * W1.8 H0.8 m

Сборочный конвейер L16.5*W1.3*2M цикла двойной скорости цепной



5, требования к окружающей среды оборудования

1, электропитание: AC380V±10%, 30KW 50HZ±10%

2, источник газа: 0.4-0.8mpa, отсутствие тумана воды, отсутствие примесей

3, температура окружающей среды: 10-45℃

4, экологическая влажность: отсутствие больше чем 85r.h (отсутствие конденсации влаги)

5, окружающая среда без сильной вибрации, отсутствие коррозионный газ и огнеопасный и взрывчатый газ



Преимущества и недостатки оборудования

1, сила BT-2113/линия автоматического производства накопления энергии, новая индустрия батареи энергии достигнуть мечты лидирующей фабрики автоматического производства

2, сила BT-2113/линия автоматического производства накопления энергии, размер батареи совместимый предмет для 18650, x ядр направления 21 оси (430MM), ядр направления 13 Y-osи (270MM)

3, силу BT-2113/линию автоматического производства накопления энергии, могут быть поделенной на сегменты независимой пользой, можно также использовать в комбинации

4, автоматическая линия стандарт: стандартный тип стандарт с электропитанием заварки пятна BT-8000A, опционный стандарт с роботом Yamaha, стандарт с аксессуарами кода развертки Джин, стандарт серии Miaji с машиной маркировки радия, машиной чистки лазера радия.

5, сила BT-2113/линия автоматического производства накопления энергии, компактный дизайн, разумная структура, общий размер (от автоматического на ядре к автоматической заварке пятна): L16500MM*W1500MM*H1760MM, линия цикла собрания блока батарей конструировано как L16500MM*W1300MM*H2000MM, которое совместимо с большими и небольшими фабриками, и безшовной стыковки можно достигнуть между каждым разделом без изменения структуры.

6. Сборочный конвейер полумануфактурного продукта батареи (→ обнаружения возникновения заварки пятна наклеивает → соединения плиты предохранения от → аксессуаров формируя проверку технических характеристик → всестороннюю, etc.): согласно различным требованиям к продукта и требованиям вспомогательных чертежей.

7, продукция компании автоматической линии, эффективности до: 5000-6000pcs /H (в зависимости от баланса положения клетки), стабилизированное качество, низкая интенсивность отказов.

8, высокая степень из умного оборудования, простая отладка, легкая для того чтобы выучить и понять.



Послепродажное обслуживание

1. Партия a обязана натренировать потребителей оборудования B партии в установке, отладке, пользе и обслуживании бесплатно, для обеспечения что операторы demander могут работать нормально и независимо, и персонал обслуживания может отрегулировать общие проблемы независимо

2. Период гарантии оборудования 2 лет. Партия a будет ответственна за 3 гарантии в соответствии с национальными законами и постановления. После того как гарантия теряет силу, пожизненное обслуживание, и на себестоимосте для того чтобы обеспечить запасные части и нося части. Если проблема обращанное стороннее, то поставщик передаст ясный ответ электронной почтой или написанной формой в течение 4 часов
