Цилиндрический 32650 батарей сборочный конвейер 18650/21700/

Характер продукции

Линия блока батарей на собирать 18650/21700/32650 цилиндрических продукций высокой эффективности клеток

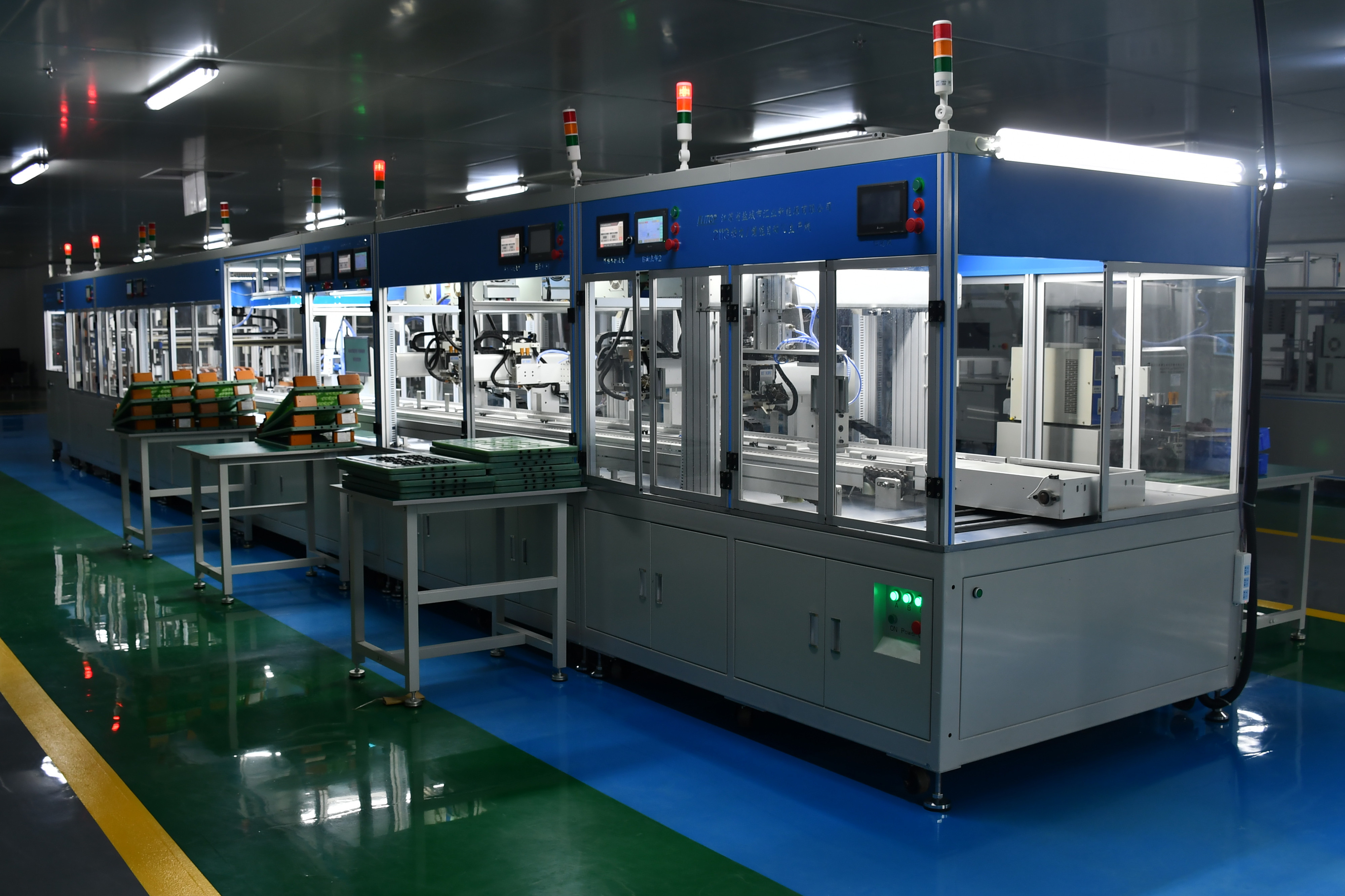

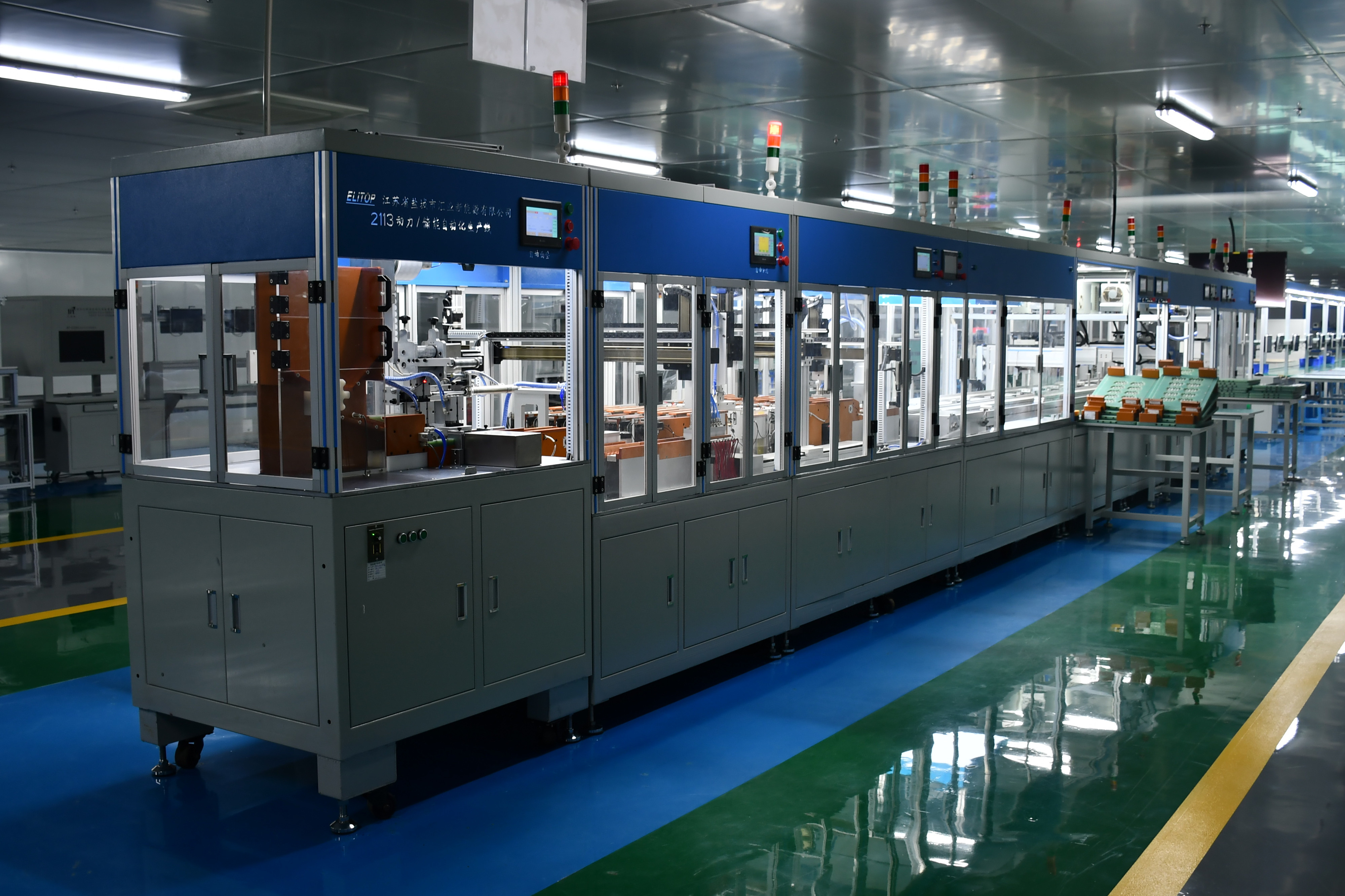

Имя оборудования: Линия автоматического производства блока батарей накопления энергии силы

Введение к комбинации оборудования

Блок 1

◎Электрическая часть ядра): ядр автоматической коробки 18650 электрическое (10*10) автоматический питаться, бывшие 6

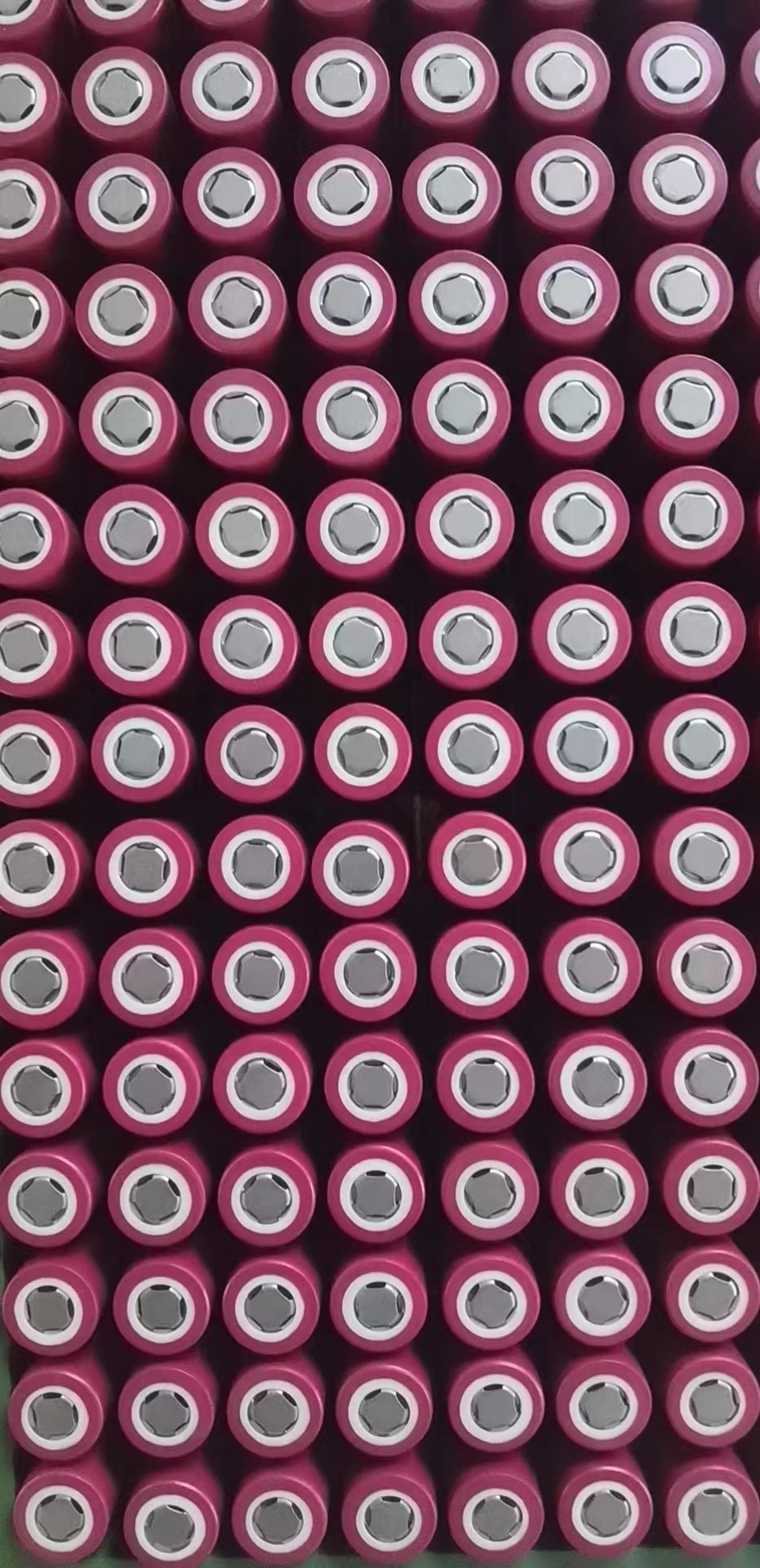

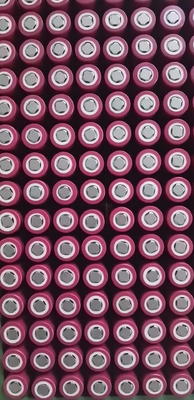

Коробка (клетка 600PCS18650)

◎Автоматическая заканчивая пусковая площадка

◎Автоматическая часть автоматический сортировать → сканирования кода (10 файлов ОК, один файл NG, 2 /3 /4 /5 могут быть набором как такой же файл, увеличить номер хранения клетки, каждый слот 100PCS, 2 слота в таком же файле, после этого 200PCS, 3 слота в таком же файле, после этого 300PCS)

Блок 2

◎Робот → автоматического → сканирования кода автоматический размечая в позитв батареи кронштейна →CCD и отрицательный лазер → обнаружения электрода очищая на стороне (опционную) чистку лазера оборачиваемости 1→ прессформы → на бортовой сваривать пятна → b (опционный) на стороне сваривать пятна 1→ на стороне сваривать пятна оборачиваемости 2→ прессформы 2→ на бортовой сваривать пятна b 2→ на стороне b 2→ автоматически принять вне → крышки автоматически для того чтобы принять вне батарее → батареи сборочный конвейер цикла полумануфактурного продукта (аксессуары затира → обнаружения возникновения заварки пятна

→ соединения плиты предохранения от → формируя проверку технических характеристик → всестороннюю, etc.)

Блок 3

◎Одна линия цикла для прессформы двойной скорости цепной

◎15 наборов несущей прессформы заварки пятна (L530*380MM)

◎15 наборов верхних и более низких нажимных накладок прессформы заварки пятна для каждой модели батареи

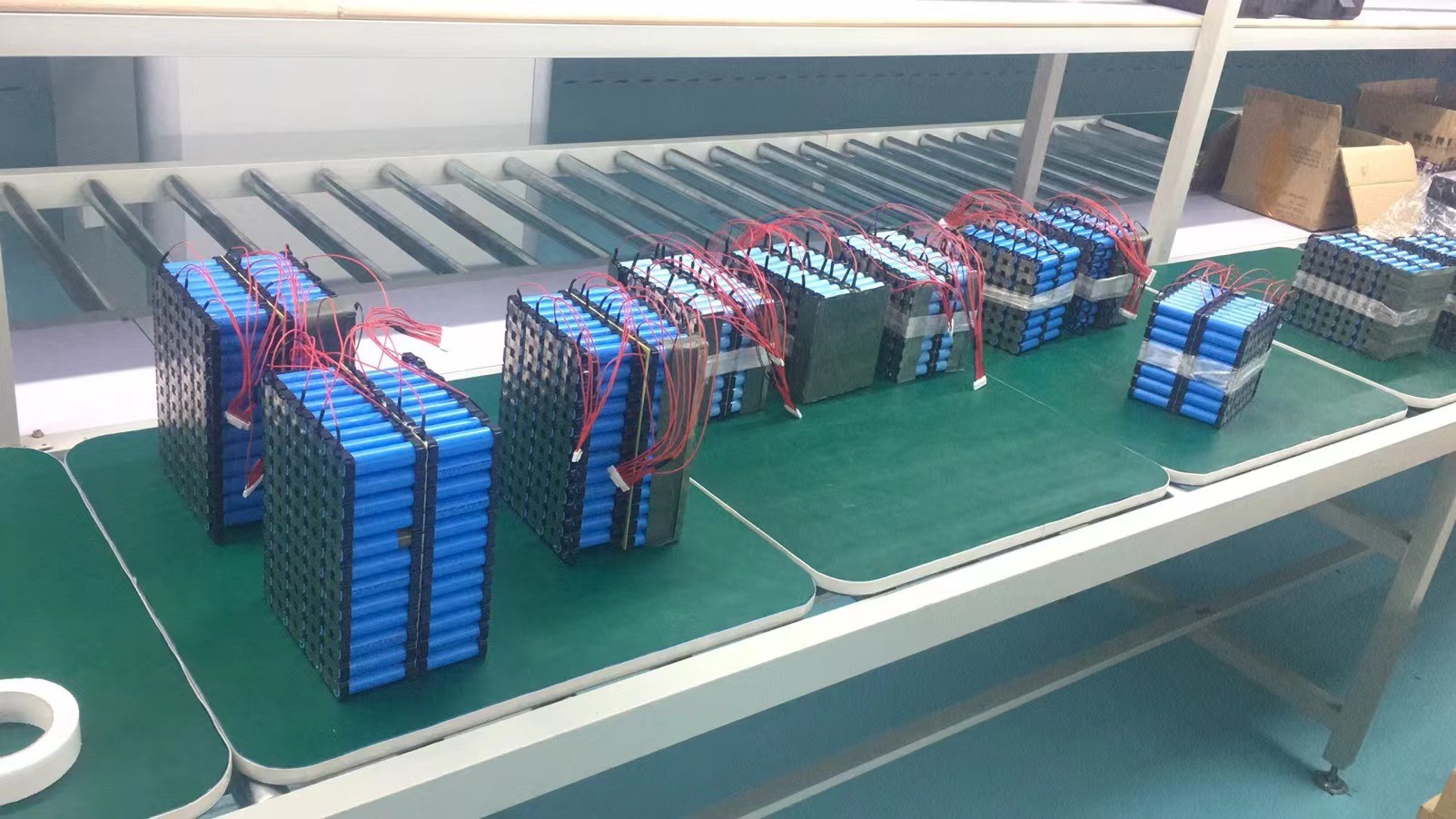

Полумануфактурная линия выхода *1 батареи

◎Одна линия рефлюкса для верхней несущей прессформы

Блок 4

Линия *1 цикла собрания двойной скорости цепная (метры L16.5*W1.3*H2)

Bt-2410a, 24 итога серии/тестер *1 внутреннего сопротивления напряжения тока серии установило (опционный)

◎Двойной набор заварки пятна *1 лазера положения (плита защиты и осмотр B+B- линия)

◎Тестер представления блока батарей BT-85V05C50F всесторонний

Блок 5

◎Система MES электронная Kanban (одно для главного сервера, одно для главного экрана дисплея, одно для подводной лодки-kanban SOP, одно для каждой станции)

◎Электростатический элиминатор *2

◎Соберите статическое кольцо линии цикла и статического сигнала тревоги, 1 набора для каждой станции

График течения продукции

Диаграмма плана оборудования

Примечание: Линия автоматического производства L16.5*W1.5* силы BT-2113/блока батарей накопления энергии 1.76m

Сборочный конвейер L16.5*W1.3*2M цикла двойной скорости цепной

Примечание: Линия автоматического производства L16.5*W1.5* силы BT-2113/блока батарей накопления энергии 1.76m

Поворачивая линия L4.6 * W1.8 H0.8 m

Сборочный конвейер L16.5*W1.3*2M цикла двойной скорости цепной

5, требования к окружающей среды оборудования

1, электропитание: AC380V±10%, 30KW 50HZ±10%

2, источник газа: 0.4-0.8mpa, отсутствие тумана воды, отсутствие примесей

3, температура окружающей среды: 10-45℃

4, экологическая влажность: отсутствие больше чем 85r.h (отсутствие конденсации влаги)

5, окружающая среда без сильной вибрации, отсутствие коррозионный газ и огнеопасный и взрывчатый газ

Послепродажное обслуживание

1. Партия a обязана натренировать потребителей оборудования B партии в установке, отладке, пользе и обслуживании бесплатно, для обеспечения что операторы demander могут работать нормально и независимо, и персонал обслуживания может отрегулировать общие проблемы независимо

2. Период гарантии оборудования 2 лет. Партия a будет ответственна за 3 гарантии в соответствии с национальными законами и постановления. После того как гарантия теряет силу, пожизненное обслуживание, и на себестоимосте для того чтобы обеспечить запасные части и нося части. Если проблема обращанное стороннее, то поставщик передаст ясный ответ электронной почтой или написанной формой в течение 4 часов
